Class 300 Flanges — ASME B 16.5

Name: Class 300 Flanges — ASME B 16.5
Brand: Metroend

Get a quote on WhatsApp

Documents

Product catalog page

PDF 1 page(s) 381 KB EN 01.08.2026

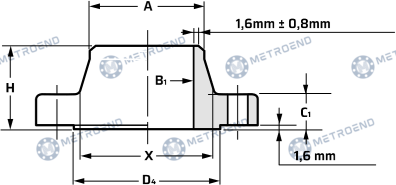

Dimensions

20 rows × 16 columns

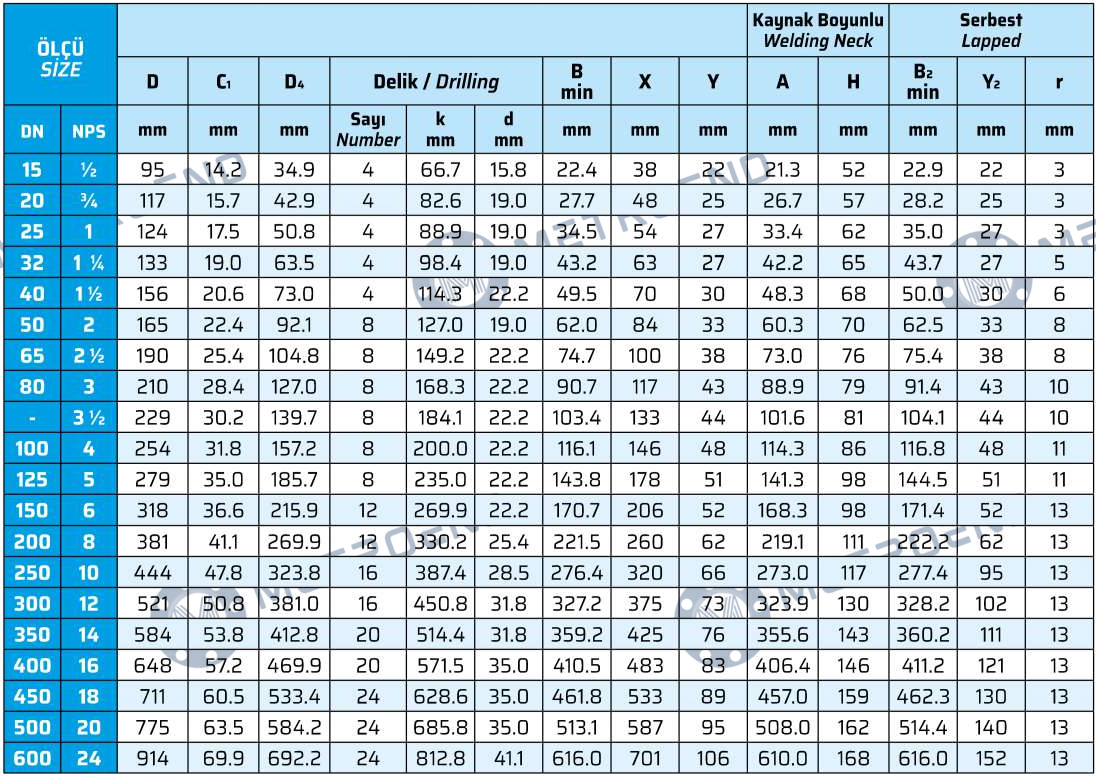

Class 300 Flanges — ASME B 16.5 — Dimension table
SIZE					Drilling						Welding Neck		Lapped
DN	NPS	D	C₁	D₄	Number	k	d	B min	X	Y	A	H	B₂ min	Y₂	r
15	½	95	14,2	34,9	4	66,7	15,8	22,4	38	22	21,3	52	22,9	22	3
20	¾	117	15,7	42,9	4	82,6	19,0	27,7	48	25	26,7	57	28,2	25	3
25	1	124	17,5	50,8	4	88,9	19,0	34,5	54	27	33,4	62	35,0	27	3
32	1 ¼	133	19,0	63,5	4	98,4	19,0	43,2	63	27	42,2	65	43,7	27	5
40	1 ½	156	20,6	73,0	4	114,3	22,2	49,5	70	30	48,3	68	50,0	30	6
50	2	165	22,4	92,1	8	127,0	19,0	62,0	84	33	60,3	70	62,5	33	8
65	2 ½	190	25,4	104,8	8	149,2	22,2	74,7	100	38	73,0	76	75,4	38	8
80	3	210	28,4	127,0	8	168,3	22,2	90,7	117	43	88,9	79	91,4	43	10
-	3 ½	229	30,2	139,7	8	184,1	22,2	103,4	133	44	101,6	81	104,1	44	10
100	4	254	31,8	157,2	8	200,0	22,2	116,1	146	48	114,3	86	116,8	48	11
125	5	279	35,0	185,7	8	235,0	22,2	143,8	178	51	141,3	98	144,5	51	11
150	6	318	36,6	215,9	12	269,9	22,2	170,7	206	52	168,3	98	171,4	52	13
200	8	381	41,1	269,9	12	330,2	25,4	221,5	260	62	219,1	111	222,2	62	13
250	10	444	47,8	323,8	16	387,4	28,5	276,4	320	66	273,0	117	277,4	95	13
300	12	521	50,8	381,0	16	450,8	31,8	327,2	375	73	323,9	130	328,2	102	13
350	14	584	53,8	412,8	20	514,4	31,8	359,2	425	76	355,6	143	360,2	111	13
400	16	648	57,2	469,9	20	571,5	35,0	410,5	483	83	406,4	146	411,2	121	13
450	18	711	60,5	533,4	24	628,6	35,0	461,8	533	89	457,0	159	462,3	130	13
500	20	775	63,5	584,2	24	685,8	35,0	513,1	587	95	508,0	162	514,4	140	13
600	24	914	69,9	692,2	24	812,8	41,1	616,0	701	106	610,0	168	616,0	152	13
