Technical drawing
· /
Class Series Flanges
Class 150 Flanges — ASME B 16.47 Series A
- DN range DN 650 - DN 1500
- NPS range NPS 26 - NPS 60
- Design standard ASME B 16.47 Serie A
- Pressure class Class 150
Documents
Product catalog page
PDF 1 page(s) 333 KB EN 01.08.2026
Dimensions

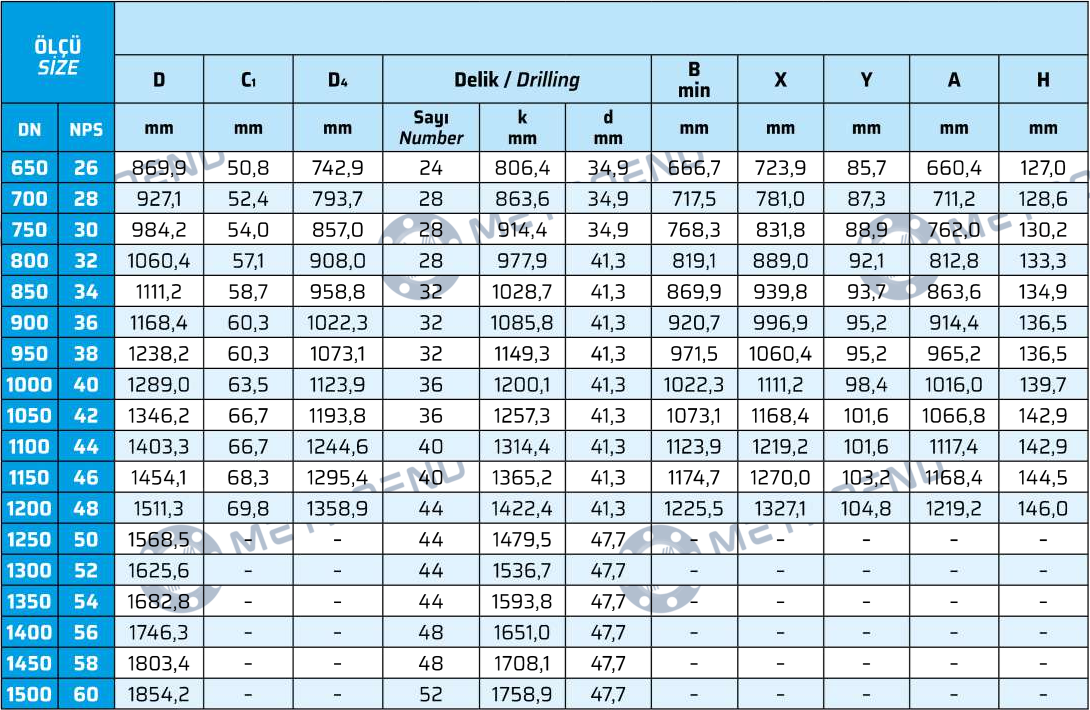

Dimension table
18 rows × 13 columns
← scroll horizontally →
| SIZE | Drilling | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | D | C₁ | D₄ | Number | k | d | B min | X | Y | A | H |
| 650 | 26 | 869,9 | 50,8 | 742,9 | 24 | 806,4 | 34,9 | 666,7 | 723,9 | 85,7 | 660,4 | 127,0 |
| 700 | 28 | 927,1 | 52,4 | 793,7 | 28 | 863,6 | 34,9 | 717,5 | 781,0 | 87,3 | 711,2 | 128,6 |
| 750 | 30 | 984,2 | 54,0 | 857,0 | 28 | 914,4 | 34,9 | 768,3 | 831,8 | 88,9 | 762,0 | 130,2 |
| 800 | 32 | 1060,4 | 57,1 | 908,0 | 28 | 977,9 | 41,3 | 819,1 | 889,0 | 92,1 | 812,8 | 133,3 |
| 850 | 34 | 1111,2 | 58,7 | 958,8 | 32 | 1028,7 | 41,3 | 869,9 | 939,8 | 93,7 | 863,6 | 134,9 |
| 900 | 36 | 1168,4 | 60,3 | 1022,3 | 32 | 1085,8 | 41,3 | 920,7 | 996,9 | 95,2 | 914,4 | 136,5 |
| 950 | 38 | 1238,2 | 60,3 | 1073,1 | 32 | 1149,3 | 41,3 | 971,5 | 1060,4 | 95,2 | 965,2 | 136,5 |
| 1000 | 40 | 1289,0 | 63,5 | 1123,9 | 36 | 1200,1 | 41,3 | 1022,3 | 1111,2 | 98,4 | 1016,0 | 139,7 |
| 1050 | 42 | 1346,2 | 66,7 | 1193,8 | 36 | 1257,3 | 41,3 | 1073,1 | 1168,4 | 101,6 | 1066,8 | 142,9 |
| 1100 | 44 | 1403,3 | 66,7 | 1244,6 | 40 | 1314,4 | 41,3 | 1123,9 | 1219,2 | 101,6 | 1117,4 | 142,9 |
| 1150 | 46 | 1454,1 | 68,3 | 1295,4 | 40 | 1365,2 | 41,3 | 1174,7 | 1270,0 | 103,2 | 1168,4 | 144,5 |
| 1200 | 48 | 1511,3 | 69,8 | 1358,9 | 44 | 1422,4 | 41,3 | 1225,5 | 1327,1 | 104,8 | 1219,2 | 146,0 |
| 1250 | 50 | 1568,5 | - | - | 44 | 1479,5 | 47,7 | - | - | - | - | - |
| 1300 | 52 | 1625,6 | - | - | 44 | 1536,7 | 47,7 | - | - | - | - | - |
| 1350 | 54 | 1682,8 | - | - | 44 | 1593,8 | 47,7 | - | - | - | - | - |
| 1400 | 56 | 1746,3 | - | - | 48 | 1651,0 | 47,7 | - | - | - | - | - |
| 1450 | 58 | 1803,4 | - | - | 48 | 1708,1 | 47,7 | - | - | - | - | - |
| 1500 | 60 | 1854,2 | - | - | 52 | 1758,9 | 47,7 | - | - | - | - | - |
