Paslanmaz Dişli Glob Vana

Stainless Steel Threaded Globe Valve

Çalışma basıncı PN16
Çalışma sıcaklığı -20°C / +180°C
Bağlantı tipi ISO228

WhatsApp ile teklif al

Dokümanlar

Teknik Döküman

PDF 1 sayfa 273 KB TR 01.08.2026

Görüntüle PDF indir

Ne işe yarar

Paslanmaz Dişli Glob Vana

Gövdesi, klapesi ve mili AISI304 paslanmaz çelikten üretilen dişli bağlantılı glob vanadır. Paslanmaz gövde, bronzun yetersiz kaldığı kimyasal ortamlarda ve ürün saflığının korunması gereken hatlarda tercih edilir. Contanın PTFE olması, kimyasal dayanımın yalnızca gövdede değil sızdırmazlık elemanında da aranan bir gereksinim olduğunu gösterir.

ISO228 boru dişiyle bağlanır ve PN16 basınç sınıfında çalışır; dişli bağlantı küçük çaplarda flanşsız, doğrudan boru montajı sağlar. Çalışma sıcaklığı aralığı -20°C / +180°C'dir — kategorideki dişli modeller içinde en yüksek sıcaklık tavanı.

Nerelerde kullanılır

Uygulama alanları

01 Kimya - Petrokimya
02 Su - Atık Su
03 Isıtma - Soğutma Sistemleri
04 Denizcilik Uygulamaları
05 Madencilik Uygulamaları
06 Enerji Santralleri

Ölçüler

Ölçü tablosu

11 satır × 5 kolon

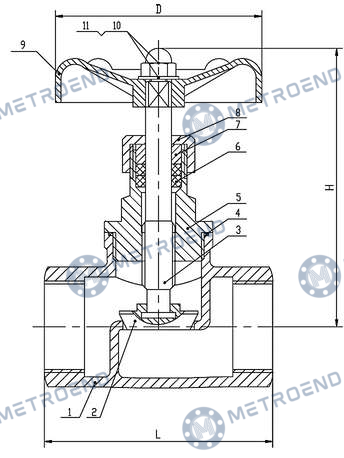

Paslanmaz Dişli Glob Vana — Ölçü tablosu
kolon_1*	ISO228	kolon_3*	PN16	kolon_5*
1	GÖVDE	BODY		AISI304 / AISI316
2	KLAPE	DISC		AISI304 / AISI316
3	MİL	STEM		AISI304 / AISI316
4	CONTA	GASKET	PTFE
5	KAPAK	BONNET		AISI304 / AISI316
6	SALMASTRA	PACKING	PTFE
7	GLEN	GLAND		AISI304 / AISI316
8	GLEN SOMUNU	GLAND NUT		AISI304 / AISI316
9	HENDIL	HANDWHEEL	GG25
10	ETİKET	I.D PLATE	AISI304
11	SOMUN	NUT		AISI304 / AISI316

* Bu kolonun başlığı kaynak PDF'de teknik çizimin içine gömülü olduğu için metin olarak okunamadı. Değerler doğru, yalnızca kolon adı manuel girilecek.

Malzeme

Malzeme özellikleri

No	Parça adı	Part name	Malzeme
1	GÖVDE	BODY	AISI304 /
2	KLAPE	DISC	AISI304 /
3	MİL	STEM	AISI304 /
4	CONTA	GASKET	PTFE
5	KAPAK	BONNET	AISI304 /
6	SALMASTRA	PACKING	PTFE
7	GLEN	GLAND	AISI304 /
8	GLEN SOMUNU	GLAND NUT	AISI304 /
9	HENDIL	HANDWHEEL	GG25
10	ETİKET	I.D PLATE	AISI304
11	SOMUN	NUT	AISI304 /
