Metal Körüklü Glob Vana Gönye Tip

Metal Bellow Sealed Globe Valve Angle Type

Çalışma basıncı PN16/PN25/PN40
Çalışma sıcaklığı PN16 : -10°C / +300°C PN25 : -10°C / +350°C PN40 : -10°C / +400°C
Bağlantı tipi DIN1092-2

WhatsApp ile teklif al

Dokümanlar

Teknik Döküman

PDF 1 sayfa 363 KB TR 01.08.2026

Görüntüle PDF indir

Ne işe yarar

Metal Körüklü Glob Vana Gönye Tip

Körüklü sızdırmazlığı gönye gövdeyle birleştirir: mil metal körükle yalıtıldığı için salmastradan sızıntı yolu kapanır, 90°'lik gövde ise hattın döndüğü noktada ayrı dirsek gereksinimini kaldırır. İki özelliğin birlikte arandığı, yani hem yön değiştiren hem sızıntıya kapalı olması gereken hatlar için düşünülmüştür.

DIN1092-2 flanşlı, PN16 / PN25 / PN40 sınıflarında üretilir. Sıcaklık üst sınırı basınç sınıfıyla yükselir: PN16 +300°C, PN25 +350°C, PN40 +400°C; alt sınır -10°C. DN15 ile DN200 arasında 12 ölçüde listelenir. Gövde GG25 / GGG40 / GS-C25 dökümdür.

Nerelerde kullanılır

Uygulama alanları

01 Kimya - Petrokimya
02 Su - Atık Su
03 Isıtma - Soğutma Sistemleri
04 Denizcilik Uygulamaları
05 Madencilik Uygulamaları
06 Enerji Santralleri

Ölçüler

Ölçü tablosu

12 satır × 20 kolon

Metal Körüklü Glob Vana Gönye Tip — Ölçü tablosu
				PN16					PN25					PN40
DN	L	ØR	H	ØD	Øk	Øg	b	Ødxn	ØD	Øk	Øg	b	Ødxn	ØD	Øk	Øg	b	Ødxn	KG
15	90	125	165	95	65	45	14	14x4	95	65	45	16	14x4	95	65	45	16	14x4	4
20	95	125	165	105	75	58	16	14x4	105	75	58	18	14x4	105	75	58	18	14x4	4
25	100	125	177	115	85	68	16	14x4	115	85	68	18	14x4	115	85	68	18	14x4	5
32	105	125	175	140	100	78	18	18x4	140	100	78	20	18x4	140	100	78	20	18x4	7
40	115	150	205	150	110	88	18	18x4	150	110	88	20	18x4	150	110	88	20	18x4	11
50	125	150	208	165	125	102	20	18x4	165	125	102	22	18x4	165	125	102	22	18x4	13
65	145	175	220	185	145	122	20	18x4	185	145	122	24	18x4	185	145	122	24	18x8	18
80	155	175	230	200	160	138	20	18x8	200	160	138	26	18x8	200	160	138	26	18x8	25
100	175	225	275	220	180	158	24	18x8	235	190	162	28	22x8	235	190	162	28	22x8	35
125	200	225	340	250	210	188	26	18x8	270	220	188	30	28x8	270	220	188	30	25x8	55
150	225	300	407	285	240	212	26	22x8	300	250	218	34	28x8	300	250	218	34	25x8	75
200	275	500	440	340	295	268	30	22x12	360	310	278	34	28x12	375	320	285	40	30x12	116

Malzeme

Malzeme özellikleri

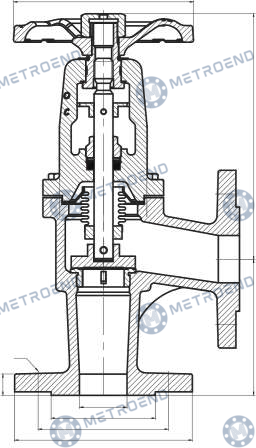

No	Parça adı	Part name	Malzeme
1	GÖVDE	BODY	GG25 / GGG40 / GS-C25
2	SİT	SEAT	AISI420
3	MİL	STEM	AISI420
4	İNDİKATÖR	INDICATOR	STEEL
5	KAPAK	BONNET	GG25 / GGG40 / GS-C25
6	KLAPE	DISC	AISI420
7	RING	RING	AISI420
8	CONTA	GASKET	GRAPHITE
9	SALMASTRA	PACKING	GRAPHITE
10	KÖRÜK	BELLOW	AISI316Ti
11	SOMUN & PUL	NUT & WASHER	STEEL
12	HENDIL	HANDWHEEL	GG25
