Metal Körüklü Glob Vana Düz Tip

Metal Bellow Sealed Globe Valve Straight Type

Çalışma basıncı PN16/PN25/PN40
Çalışma sıcaklığı PN16 : -10°C / +300°C PN25 : -10°C / +350°C PN40 : -10°C / +400°C
Bağlantı tipi DIN1092-2

WhatsApp ile teklif al

Dokümanlar

Teknik Döküman

PDF 1 sayfa 370 KB TR 01.08.2026

Görüntüle PDF indir

Ne işe yarar

Metal Körüklü Glob Vana Düz Tip

Metal körüklü glob vanada mil, gövdeye kaynaklı metal bir körükle sarılıdır. Körük milin hareketini izlerken akışkanı salmastradan tamamen yalıtır; böylece mil çevresinden dışarı sızıntı yolu kapanır. Klasik salmastralı vanada salmastra zamanla gevşer ve periyodik sıkma ister; körüklü yapıda bu bakım kalemi ortadan kalkar. Sızıntının kabul edilmediği hatlarda tercih edilme sebebi budur.

DIN1092-2 flanş bağlantılı, PN16 / PN25 / PN40 basınç sınıflarında üretilir. Çalışma sıcaklığı basınç sınıfına göre değişir: PN16'da +300°C, PN25'te +350°C, PN40'ta +400°C üst sınırına kadar, alt sınır -10°C. Körüklü iki model, kategorinin en yüksek sıcaklık tavanına sahiptir. DN15 ile DN200 arasında 12 ölçüde listelenir. Gövde GG25 / GGG40 / GS-C25 dökümdür.

Nerelerde kullanılır

Uygulama alanları

01 Kimya - Petrokimya
02 Su - Atık Su
03 Isıtma - Soğutma Sistemleri
04 Denizcilik Uygulamaları
05 Madencilik Uygulamaları
06 Enerji Santralleri

Ölçüler

Ölçü tablosu

12 satır × 20 kolon

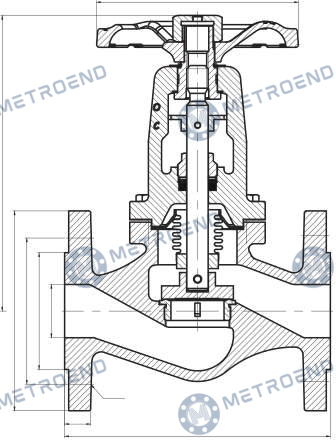

Metal Körüklü Glob Vana Düz Tip — Ölçü tablosu
				PN16					PN25					PN40
DN	L	ØR	H	ØD	Øk	Øg	b	Ødxn	ØD	Øk	Øg	b	Ødxn	ØD	Øk	Øg	b	Ødxn	KG
15	130	110	190	95	65	45	14	14x4	95	65	45	16	14x4	95	65	45	16	14x4	4
20	150	110	190	105	75	58	16	14x4	105	75	58	18	14x4	105	75	58	18	14x4	4
25	160	110	195	115	85	68	16	14x4	115	85	68	18	14x4	115	85	68	18	14x4	5
32	180	140	195	140	100	78	18	18x4	140	100	78	20	18x4	140	100	78	20	18x4	7
40	200	140	220	150	110	88	18	18x4	150	110	88	20	18x4	150	110	88	20	18x4	11
50	230	160	225	165	125	102	20	18x4	165	125	102	22	18x4	165	125	102	22	18x4	13
65	290	160	240	185	145	122	20	18x4	185	145	122	24	18x4	185	145	122	24	18x8	18
80	310	200	260	200	160	138	20	18x8	200	160	138	26	18x8	200	160	138	26	18x8	25
100	350	220	315	220	180	158	24	18x8	235	190	162	28	22x8	235	190	162	28	22x8	35
125	400	250	420	250	210	188	26	18x8	270	220	188	30	28x8	270	220	188	30	25x8	55
150	480	300	500	285	240	212	26	22x8	300	250	218	34	28x8	300	250	218	34	25x8	78
200	600	400	550	340	295	268	30	22x12	360	310	278	34	28x12	375	320	285	40	30x12	140

Malzeme

Malzeme özellikleri

No	Parça adı	Part name	Malzeme
1	GÖVDE	BODY	GG25 / GGG40 / GS-C25
2	SİT	SEAT	AISI420
3	MİL	STEM	AISI420
4	İNDİKATÖR	INDICATOR	STEEL
5	KAPAK	BONNET	GG25 / GGG40 / GS-C25
6	KLAPE	DISC	AISI420
7	RING	RING	AISI420
8	CONTA	GASKET	GRAPHITE
9	SALMASTRA	PACKING	GRAPHITE
10	KÖRÜK	BELLOW	AISI316Ti
11	SOMUN & PUL	NUT & WASHER	STEEL
12	HENDIL	HANDWHEEL	GG25
