Glob Vana Gönye Tip

Globe Valve Angle Type

Çalışma basıncı PN16/PN25/PN40
Çalışma sıcaklığı -10°C / +220°C
Bağlantı tipi DIN1092-2

WhatsApp ile teklif al

Dokümanlar

Teknik Döküman

PDF 1 sayfa 313 KB TR 01.08.2026

Görüntüle PDF indir

Ne işe yarar

Glob Vana Gönye Tip

Gönye (açılı) tip, giriş ve çıkış ağzı birbirine 90° konumlandırılmış glob vanadır. Hattın zaten döndüğü bir noktada kullanıldığında vananın kendisi dirsek görevini üstlenir; ayrı bir dirsek, iki ek kaynak ya da flanş çifti ortadan kalkar. Bu, hem basınç kaybını hem montaj hacmini azaltır. Akış yönlendirmesi dışında iç yapısı ve kısma davranışı düz tiple aynıdır.

DIN1092-2 flanşlı, PN16 / PN25 / PN40 basınç sınıflarında ve -10°C / +220°C aralığında çalışır. DN15 ile DN400 arasında 16 ölçüde listelenir. Gövde ve kapak GG25, GGG40, GS-C25 dökümlerin yanı sıra RG5/RG10 bronz ve AISI304/AISI316 paslanmaz seçenekleriyle üretilir.

Nerelerde kullanılır

Uygulama alanları

01 Kimya - Petrokimya
02 Su - Atık Su
03 Isıtma - Soğutma Sistemleri
04 Denizcilik Uygulamaları
05 Madencilik Uygulamaları
06 Enerji Santralleri

Ölçüler

Ölçü tablosu

16 satır × 10 kolon

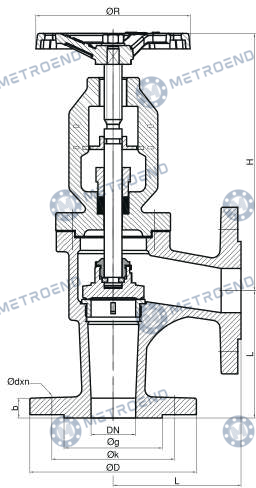

Glob Vana Gönye Tip — Ölçü tablosu
DN	ØD	Øk	Øg	L	b	ØR	H	Ødxn	KG
15	95	65	45	90	14	110	184	14x4	4
20	105	75	58	95	16	110	184	14x4	4
25	115	85	68	100	16	110	197	14x4	5
32	140	100	78	105	18	140	200	18x4	7
40	150	110	88	115	18	140	232	18x4	11
50	165	125	102	125	20	160	235	18x4	13
65	185	145	122	145	20	160	248	18x4	18
80	200	160	138	155	20	200	287	18x8	25
100	220	180	158	175	24	220	320	18x8	35
125	250	210	188	200	26	250	340	18x8	55
150	285	240	212	225	26	300	405	22x8	75
200	340	295	268	275	30	400	440	22x12	116
250	405	355	320	325	32	500	510	26x12	170
300	460	410	370	375	32	500	575	26x12	240
350	520	470	430	425	36	500	775	26x16	325
400	580	525	482	475	38	500	840	30x16	400

Malzeme

Malzeme özellikleri

No	Parça adı	Part name	Malzeme
1	GÖVDE	BODY	GG25 / GGG40 / GS-C25 / RG5
2			/ RG10 / AISI304 / AISI316
3	KAPAK	BONNET	GG25 / GGG40 / GS-C25 / RG5
4			/ RG10 / AISI304 / AISI316
5	SİT	SEAT	RG5 / AISI420
6	KLAPE	DISC	RG5 / AISI420
7	MİL	STEM	AISI420 / MS58
8	SALMASTRA	PACKING	GRAPHITE
9	CONTA	GASKET	GRAPHITE
10	SAPLAMA	STUD BOLT	STEEL
11	SOMUN	NUT	STEEL
12	HENDIL	HANDWHEEL	GG25
