Paslanmaz Dişli Solenoid Valve

Stainless Steel Threaded Solenoid Valve

Çalışma basıncı PN16
Çalışma sıcaklığı -10°C / +160°C
Bağlantı tipi DIN 2999

WhatsApp ile teklif al

Dokümanlar

Teknik Döküman

PDF 1 sayfa 297 KB TR 01.08.2026

Görüntüle PDF indir

Ne işe yarar

Paslanmaz Dişli Solenoid Valve

Paslanmaz Dişli Solenoid Valve, Solenoid Vanalar grubunda yer alır. Bağlantı standardı DIN 2999. PN16 basınç sınıfında çalışır. Çalışma sıcaklığı aralığı -10°C / +160°C. Kataloğumuzda DN10 ile DN50 arasında 7 farklı ölçüde listelenir. Gövde malzemesi AISI304 / AISI316.

Solenoid Vanalar hakkında

Solenoid vana, bir elektrik bobininin oluşturduğu manyetik alanla çekirdeği hareket ettirerek akışı elektriksel olarak açıp kapatan vanadır. Otomasyona doğrudan bağlanabildiği için dozaj, doldurma, emniyet kapatma ve zaman kontrollü çevrimlerde kullanılır. Enerji kesildiğinde alacağı konum (normalde kapalı / normalde açık) uygulamanın emniyet mantığına göre seçilir. Genel maksat modelleri temiz su, hava ve nötr akışkanlar için; paslanmaz gövdeli modeller ise korozif akışkanlar ve gıda proseslerine uygundur.

Nerelerde kullanılır

Uygulama alanları

01 Enerji Santralleri
02 Kimya - Petrokimya
03 Denizcilik Uygulamaları
04 Isıtma - Soğutma Sistemleri
05 Gıda
06 Madencilik Uygulamaları
07 Su - Atık Su

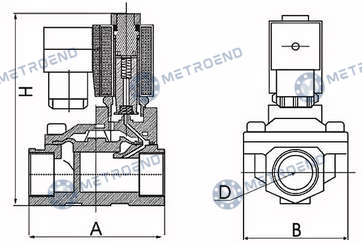

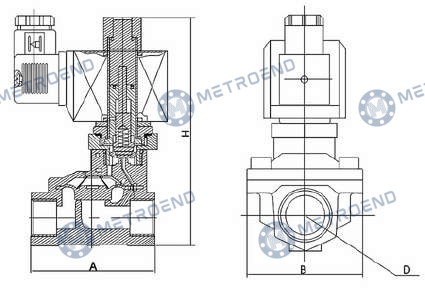

Ölçüler

Ölçü tablosu

7 satır × 6 kolon

Paslanmaz Dişli Solenoid Valve — Ölçü tablosu
DN	NPS	A	B	H	KG
10	3/8"	66	48	107	0,75
15	1/2"	65	48	107	0,75
20	3/4"	75	58	112	0,90
25	1"	96	70	131	1,30
32	1 1/4"	131	96	146	2,60
40	1 1/2"	131	96	146	2,60
50	2"	165	120	167	4,40

Malzeme

Malzeme özellikleri

No	Parça adı	Part name	Malzeme
1	GÖVDE	BODY	AISI304 / AISI316
2	PİSTON CONTASI	PLUNGER SEAL	VITON
3	KAPAMA TÜPÜ	ENCLOSING TUBE	AISI430 / AISI304
4	PİSTON	PLUNGER	AISI430
5	YAY	SPRING	AISI302
6	GÖLGEME HALKASI	SHADING RING	COPPER
7	SİT	SEAT	ST.STEEL
8	O-RING	O-RING	VITON
9	DİYAFRAM CONTASI	DIAPHRAM SEAT	SEAL VITON
10	KAPAK VİDASI	COVER SCREWS	ST.STEEL
11	KAPAK	COVER	AISI304 / AISI316
