Paslanmaz Wafer Tip Küresel Vana

Stainless Steel Wafer Type Ball Valve

Çalışma basıncı PN16
Çalışma sıcaklığı -20°C / +200°C
Bağlantı tipi DIN2542 DIN2545

WhatsApp ile teklif al

Dokümanlar

Teknik Döküman

PDF 1 sayfa 320 KB TR 01.08.2026

Görüntüle PDF indir

Ne işe yarar

Paslanmaz Wafer Tip Küresel Vana

Paslanmaz Wafer Tip Küresel Vana, Küresel Vanalar grubunda yer alır. Bağlantı standardı DIN2542 DIN2545. PN16 basınç sınıfında çalışır. Çalışma sıcaklığı aralığı -20°C / +200°C. Gövde malzemesi AISI 304.

Küresel Vanalar hakkında

Küresel vana, ortasından delik geçen bir küre elemanının çeyrek tur (90°) dönmesiyle açılıp kapanır. Tam açık konumda küre deliği boru kesitiyle hizalandığı için basınç kaybı çok düşüktür ve hat neredeyse engelsiz akış sağlar. Hızlı açma-kapama gerektiren, sık devreye alınan ve tam sızdırmazlık beklenen hatlarda yaygındır; kısma görevi için uygun değildir, kısmi açıklıkta sit hızla aşınır. 2 parçalı gövde ekonomik ve kompakt bir çözümdür; 3 parçalı gövde ise hattı sökmeden bakım yapılmasına izin verir. 3 yollu modeller akışı yönlendirme veya karıştırma işlevi görür.

Nerelerde kullanılır

Uygulama alanları

01 Kimya - Petrokimya
02 Su - Atık Su
03 Isıtma - Soğutma Sistemleri
04 Denizcilik Uygulamaları
05 Madencilik Uygulamaları
06 Enerji Santralleri

Ölçüler

Ölçü tablosu

19 satır × 5 kolon

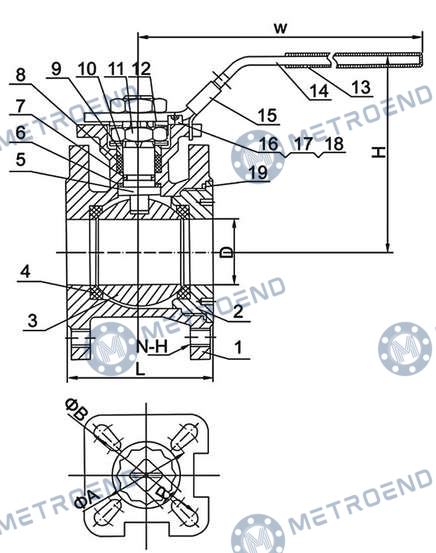

Paslanmaz Wafer Tip Küresel Vana — Ölçü tablosu
kolon_1*	DIN2542 DIN2545	kolon_3*	PN16	kolon_5*
1	GÖVDE	BODY		AISI 304 / AISI316
2	KAPAK	BONNET		AISI 304 / AISI316
3	KÜRE	BALL		AISI 304 / AISI316
4	KÜRE SIZDIRMAZLIK	BALL SEAT	R-PTFE
5	MİL	STEM		AISI 304 / AISI316
6	MİL BURCU	STEM PACKING	PTFE
7	O-RING	O-RING	NBR
8	MİL SIZDIRMAZLIK	STEM SEAT	PTFE
9	SALMASTRA SOMUNU	GLAND NUT	AISI 304
10	YAYLI RONDELA	SPRING WASHER	AISI 304
11	SOMUN	NUT	AISI 304
12	TOZLUK	WASHER	AISI 304
13	KOL KAPLAMASI	HANDLE SLEEVE	PVC
14	KOL	HANDLE	AISI 304
15	KİLİT	LOCK	AISI 304
16	CIVATA	BOLT	AISI 304
17	CIVATA PULU	BOLT NUT	AISI 304
18	CIVATA RONDELASI	BOLT WASHER	AISI 304
19	GÖVDE SIZDIRMAZLIK	BODY PACKING	PTFE

* Bu kolonun başlığı kaynak PDF'de teknik çizimin içine gömülü olduğu için metin olarak okunamadı. Değerler doğru, yalnızca kolon adı manuel girilecek.

Malzeme

Malzeme özellikleri

No	Parça adı	Part name	Malzeme
1	GÖVDE	BODY	AISI 304 /
2	KAPAK	BONNET	AISI 304 /
3	KÜRE	BALL	AISI 304 /
4	KÜRE SIZDIRMAZLIK	BALL SEAT	R-PTFE
5	MİL	STEM	AISI 304 /
6	MİL BURCU	STEM PACKING	PTFE
7	O-RING	O-RING	NBR
8	MİL SIZDIRMAZLIK	STEM SEAT	PTFE
9	SALMASTRA SOMUNU	GLAND NUT	AISI 304
10	YAYLI RONDELA	SPRING WASHER	AISI 304
11	SOMUN	NUT	AISI 304
12	TOZLUK	WASHER	AISI 304
13	KOL KAPLAMASI	HANDLE SLEEVE	PVC
14	KOL	HANDLE	AISI 304
15	KİLİT	LOCK	AISI 304
16	CIVATA	BOLT	AISI 304
17	CIVATA PULU	BOLT NUT	AISI 304
18	CIVATA RONDELASI	BOLT WASHER	AISI 304
19	GÖVDE SIZDIRMAZLIK	BODY PACKING	PTFE
