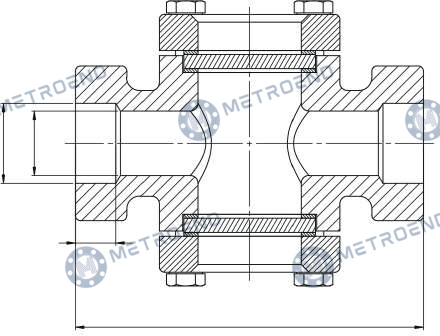

Teknik çizim
· /
Akış Göstergeleri
Dişli Akış Göstergesi
Threaded Sight Glass
- Çalışma basıncı PN16
-
Çalışma sıcaklığı
-10°C /
+80°C - Bağlantı tipi DIN 2999
Dokümanlar
Ne işe yarar
Dişli Akış Göstergesi
Dişli Akış Göstergesi, Akış Göstergeleri grubunda yer alır. Bağlantı standardı DIN 2999. PN16 basınç sınıfında çalışır. Çalışma sıcaklığı aralığı -10°C / +80°C. Kataloğumuzda DN15 ile DN50 arasında 6 farklı ölçüde listelenir. Gövde malzemesi GG25 / AISI304 / AISI316.
Akış Göstergeleri hakkında
Akış göstergesi, boru hattındaki akışkanın varlığını, yönünü ve genel durumunu camdan gözle görmeye yarayan bir armatürdür. Ölçüm cihazı değildir; debi vermez. Pompanın basıp basmadığını, hattın havasının alınıp alınmadığını, akışkanın renk ve berraklığındaki değişimi ve kondens dönüşünü doğrulamak için kullanılır. Kanatlı (paletli) modellerde dönen bir eleman düşük debide bile akışın görülmesini kolaylaştırır.
Nerelerde kullanılır
Uygulama alanları
- 01 Enerji Santralleri
- 02 Kimya - Petrokimya
- 03 Denizcilik Uygulamaları
- 04 Isıtma - Soğutma Sistemleri
- 05 Gıda
- 06 Madencilik Uygulamaları
- 07 Su - Atık Su
Ölçüler
Ölçü tablosu
6 satır × 5 kolon
← yatay kaydırın →
| DN | R | L | h | KG |
|---|---|---|---|---|
| 15 | 1/2" | 100 | 15 | 1,40 |
| 20 | 3/4" | 125 | 15 | 1,50 |
| 25 | 1" | 135 | 20 | 2,00 |
| 32 | 1 1/4" | 160 | 20 | 3,10 |
| 40 | 1 1/2" | 185 | 20 | 4,00 |
| 50 | 2" | 200 | 25 | 6,00 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | GG25 / AISI304 / AISI316 |
| 2 | KAPAK | COVER | GG25 / AISI304 / AISI316 |
| 3 | CAM | GLASS | SEKURITE |
| 4 | GÖVDE CONTA | BODY SEAL | PTFE |
| 5 | CIVATA | BOLT | 5.6. |
