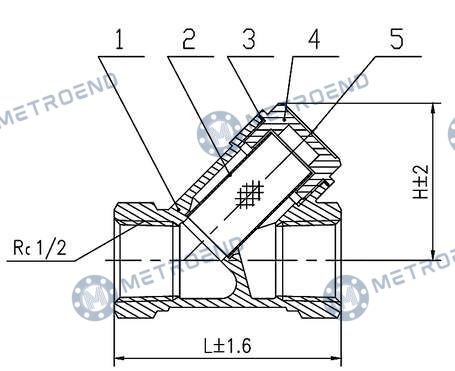

Teknik çizim
· /
Pislik Tutucular
Bronz Dişli Y Tip Pislik Tutucu
Bronze Threaded Y Type Strainer
- Çalışma basıncı PN20
-
Çalışma sıcaklığı
-20°C /
+170°C - Bağlantı tipi DIN2999
Dokümanlar
Ne işe yarar
Bronz Dişli Y Tip Pislik Tutucu
Bronz Dişli Y Tip Pislik Tutucu, Pislik Tutucular grubunda yer alır. Bağlantı standardı DIN2999. PN20 basınç sınıfında çalışır. Çalışma sıcaklığı aralığı -20°C / +170°C. Kataloğumuzda DN15 ile DN50 arasında 6 farklı ölçüde listelenir. Gövde malzemesi RG5.
Pislik Tutucular hakkında
Pislik tutucu (Y tip süzgeç), hat üzerindeki katı parçacıkları bir süzgeç sepetinde tutarak arkasındaki pompa, sayaç, kontrol vanası ve ısı değiştiricisini korur. Y biçimli gövde, süzgeç sepetinin hattı sökmeden temizlenebilmesini sağlar. Sepetin göz açıklığı korunacak ekipmanın hassasiyetine göre seçilir; tıkanma seviyesi sepet önü ve arkası arasındaki basınç farkından anlaşılır. Devreye alma sonrası ilk haftalarda montaj artıklarının süzgeçte biriktiği sıkça görülür, bu nedenle ilk temizlik aralığı kısa tutulur.
Nerelerde kullanılır
Uygulama alanları
- 01 Enerji Santralleri
- 02 Kimya - Petrokimya
- 03 Denizcilik Uygulamaları
- 04 Isıtma - Soğutma Sistemleri
- 05 Gıda
- 06 Madencilik Uygulamaları
- 07 Su - Atık Su
Ölçüler
Ölçü tablosu
6 satır × 5 kolon
← yatay kaydırın →
| DN | NPS | L | H | KG |
|---|---|---|---|---|
| 15 | 1/2" | 58 | 40 | 0,20 |
| 20 | 3/4" | 70 | 41 | 0,35 |
| 25 | 1" | 88 | 57,6 | 1 |
| 32 | 1 1/4" | 96 | 68,5 | 0,75 |
| 40 | 1 1/2" | 107 | 74 | 1,25 |
| 50 | 2" | 126 | 95 | 1,8 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | RG5 |
| 2 | FİLTRE | MESH | AISI304 |
| 3 | CONTA | GASKET | PTFE |
| 4 | TAPA | PLUG | RG5 |
