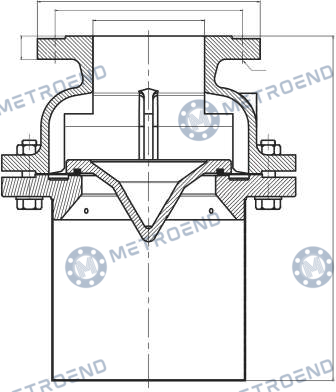

Teknik çizim
· /
Ayak Vanaları
Ayak Vanası
Foot Valve
- Çalışma basıncı PN16
-
Çalışma sıcaklığı
-10°C /
+80°C - Bağlantı tipi EN1092-2
Dokümanlar
Ne işe yarar
Ayak Vanası
Ayak Vanası, Ayak Vanaları grubunda yer alır. Bağlantı standardı EN1092-2. PN16 basınç sınıfında çalışır. Çalışma sıcaklığı aralığı -10°C / +80°C. Kataloğumuzda DN40 ile DN500 arasında 13 farklı ölçüde listelenir. Gövde malzemesi GG25 / GGG40 / RG5.
Ayak Vanaları hakkında
Ayak vanası, emiş hattının en alt ucuna, akışkanın içine daldırılarak monte edilen ve süzgeçle birleştirilmiş bir çek valftir. Pompa durduğunda emiş hattındaki suyun geri kaçmasını engelleyerek hattın dolu kalmasını sağlar; böylece pompa her çalıştırmada yeniden su emmek zorunda kalmaz ve kuru çalışma riski azalır. Üzerindeki süzgeç, kaynaktaki katı parçacıkların pompaya ulaşmasını önler.
Nerelerde kullanılır
Uygulama alanları
- 01 Enerji Santralleri
- 02 Kimya - Petrokimya
- 03 Denizcilik Uygulamaları
- 04 Isıtma - Soğutma Sistemleri
- 05 Gıda
- 06 Madencilik Uygulamaları
- 07 Su - Atık Su
Ölçüler
Ölçü tablosu
13 satır × 5 kolon
← yatay kaydırın →
| PN10 | PN16 | |||
|---|---|---|---|---|
| DN | H | ØD | ØD | KG |
| 40 | 230 | 150 | 150 | 7 |
| 50 | 230 | 165 | 165 | 8 |
| 65 | 280 | 185 | 185 | 10 |
| 80 | 30 | 200 | 200 | 14 |
| 100 | 315 | 220 | 220 | 21 |
| 125 | 400 | 250 | 250 | 26 |
| 150 | 505 | 285 | 285 | 44 |
| 200 | 545 | 340 | 340 | 72 |
| 250 | 620 | 405 | 405 | 100 |
| 300 | 700 | 460 | 460 | 160 |
| 350 | 800 | 520 | 520 | 190 |
| 400 | 860 | 580 | 580 | 210 |
| 500 | 945 | 640 | 715 | 275 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | GÖVDE | BODY | GG25 / GGG40 / RG5 |
| 2 | KLAPE | DISC | GG25 / GGG40 / RG5 |
| 3 | CONTA | GASKET | NBR |
| 4 | KAPAK | BONNET | GG25 / GGG40 / RG5 |
| 5 | CIVATA | BOLT | STEEL |
| 6 | FILTRE | FILTER | AISI304 |
