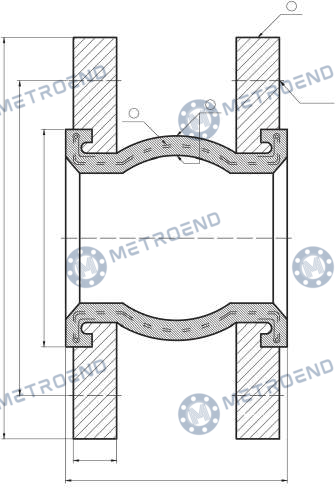

Teknik çizim
· /
Kompansatörler
Kauçuk Kompansatör
Rubber Expansion Joint
- Çalışma basıncı PN16
-
Çalışma sıcaklığı
-10°C /
+60°C - Bağlantı tipi EN1092-2
Dokümanlar
Ne işe yarar
Kauçuk Kompansatör
Kauçuk Kompansatör, Kompansatörler grubunda yer alır. Bağlantı standardı EN1092-2. PN16 basınç sınıfında çalışır. Çalışma sıcaklığı aralığı -10°C / +60°C. Kataloğumuzda DN32 ile DN350 arasında 12 farklı ölçüde listelenir.
Kompansatörler hakkında
Kompansatör (genleşme parçası), boru hattında sıcaklık değişimi, titreşim, montaj kaçıklığı veya zemin hareketiyle oluşan hareketi üzerine alarak boruya, ekipmana ve mesnetlere gerilme binmesini önleyen esnek bağlantı elemanıdır. Doğru kompansatör seçimi hareketin türüne (eksenel, yanal, açısal) ve miktarına bağlıdır; yanlış tip seçimi hareketi karşılamaz ve körüğün erken yorulmasına yol açar. Hattın sabit ve kayar mesnet düzeni, kompansatörün beklendiği gibi çalışması için tasarımla birlikte belirlenir.
Nerelerde kullanılır
Uygulama alanları
- 01 Enerji Santralleri
- 02 Kimya - Petrokimya
- 03 Denizcilik Uygulamaları
- 04 Isıtma - Soğutma Sistemleri
- 05 Gıda
- 06 Madencilik Uygulamaları
- 07 Su - Atık Su
Ölçüler
Ölçü tablosu
12 satır × 8 kolon
← yatay kaydırın →
| DN | L | ØD1 | ØD | k | b | Ødxn | KG |
|---|---|---|---|---|---|---|---|
| 32 | 100 | 76 | 140 | 100 | 18 | 18x4 | 2 |
| 40 | 100 | 76 | 150 | 110 | 18 | 18x4 | 2,5 |
| 50 | 100 | 86 | 165 | 125 | 20 | 18x4 | 3 |
| 65 | 100 | 101 | 185 | 145 | 20 | 18x4 | 3,85 |
| 80 | 100 | 116 | 200 | 160 | 20 | 18x8 | 4,50 |
| 100 | 100 | 140 | 220 | 180 | 22 | 18x8 | 5,50 |
| 125 | 120 | 168 | 250 | 210 | 22 | 18x8 | 7,50 |
| 150 | 120 | 198 | 285 | 240 | 24 | 22x8 | 8,85 |
| 200 | 120 | 254 | 340 | 295 | 26 | 22x12 | 11 |
| 250 | 130 | 312 | 405 | 355 | 28 | 26x12 | 16,5 |
| 300 | 130 | 375 | 460 | 410 | 28 | 26x12 | 24,5 |
| 350 | 160 | 432 | 520 | 470 | 30 | 26x16 | 32,5 |
Malzeme
Malzeme özellikleri
| No | Parça adı | Part name | Malzeme |
|---|---|---|---|
| 1 | FLANŞ | FLANGE | GGG40 / ST37 / AISI304 / AISI316 |
| 2 | TEL | WIRE | SPRING STEEL |
| 3 | KÖRÜK | BELLOWS | EPDM / NBR |
Aynı kategoriden
İlgili ürünler
Bu ürün için teklif alın
İstediğiniz ölçü, basınç, sıcaklık ve akışkan bilgisini ekleyerek gönderin; teknik ekibimiz dönüş yapsın.
